功放机的整流桥和电磁炉的整流桥有什么区别？两者可以交换进行使用吗？今天来说明一下这个功放机整流桥和电磁炉整流桥的区别。

功放机的整流桥和电磁炉的整流桥内部结构相同,由4个整流二极管构成。不同的是耐压值和整流电流不同。电磁炉的整流桥对家用AC220V电压进行整流,其耐压值一般在1000V以上,电流在20A左右。

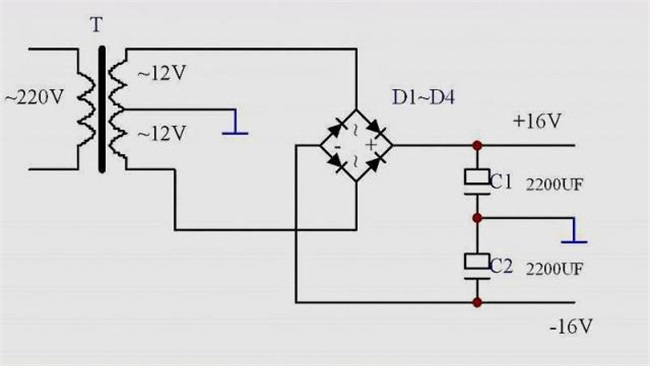

整流电路

功放机整流桥的耐压值一般在100V以下,整流电流在10A左右。为什么功放机整流桥的耐压值和整流电流小,那是因为功放机的整流桥都是对功放机变压器输出的电压进行整流,通过变压器后,其输出电压在100V以下,多为22-35V。

电磁炉整流桥可以代替功放机的整流桥,但功放机的整流桥不能代替电磁炉的整流桥,如果进行代替的话会被烧毁,甚至破坏整个电路。

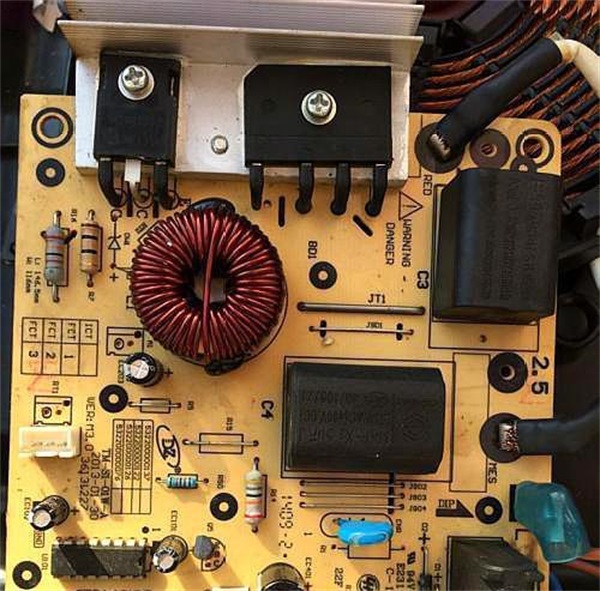

电磁炉的整流桥功率大,发热也高。一般来说,在电磁炉的整流桥上安装散热来加强散热。一般来说,功放机的整流桥不需要安装散热器,一些大功率舞台的专业功放机才会增加风扇和散热器！

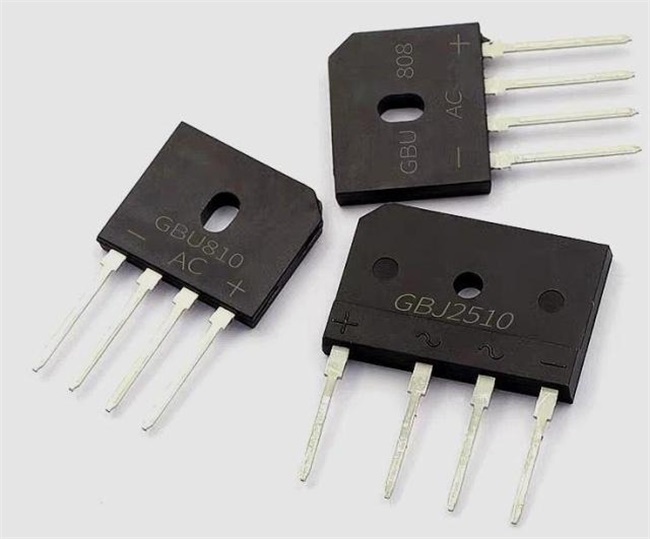

如下图所示,电磁炉使用的大功率整流桥GBJ2510,如何根据该型号获得其耐压值和整流电流？其实不难。一般来说,整流桥后面有三个数字,第一个代表它的整流电流。比如KBL410是4A,1000V。RS507是5A,700V。GBJ2510是25A,1000V。GBU1510,15A/1000V。

整流桥上标有两个~波浪符号,说明这两个是交流电压输入端,+,表示是它的正负输出端。交流不分正负,DC分正负极。
