很多人认为整流桥只适用于交流电桥式整流电路,用于交流转直流,但实际上整流桥也适用于直流电,其作用不同。直流电通过整流桥当然是直流电,整流桥在直流电中起着防反作用。

整流桥的内部结构和原理

整流桥的实物如下图所示,这只是其中一种封装形式,其他风格的不一一列举。整流桥一共有四个引脚,两个交流输入端,两个直流输出端,标记为"∽"的是交流输入端,标记为"+""-"的是直流输出端。

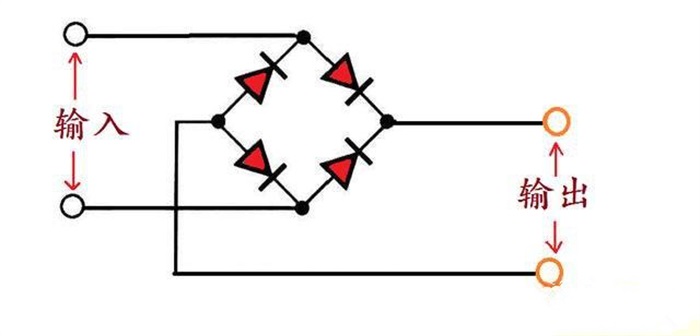

整流桥的内部原理如图所示,实际上由四个整流二极管构成,注意四个二极管的连接方向。

整流桥在交流中的应用。

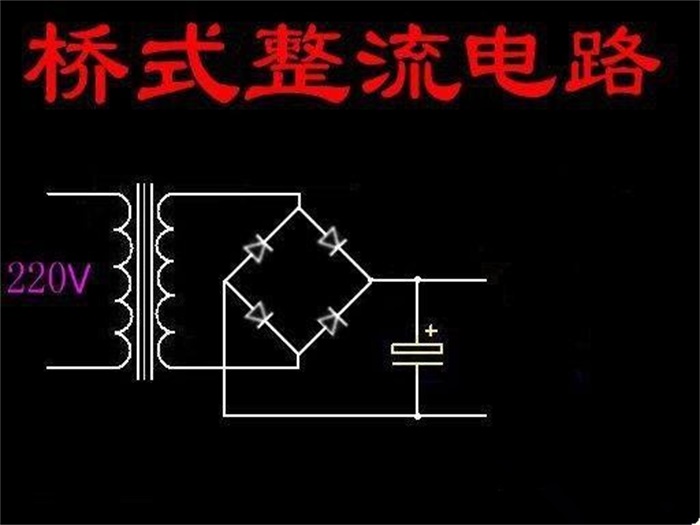

这是我们最常见的电路,整流桥的作用是将交流电转化为直流电,这种整流方式称为桥式整流

下面分析其整流的原理：

如下图所示左边交流输入,右边直流输出,实际整流后的波形不完全直流,后端需要过滤处理。

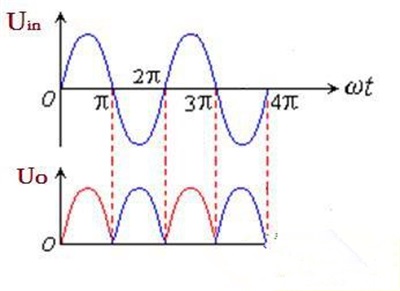

以220V交流电为例,通过整流桥后的波形:

从上图可以看出,整流桥实际上只是向上翻转负半轴的波形,实际的电压值在(0~311)v之间变动(忽视二极管的压降),通过电容器过滤后才得到波纹系数小的直流电。

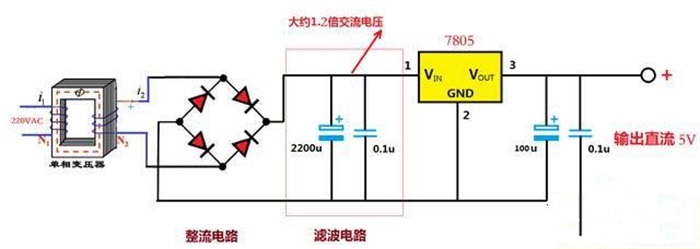

举一个简单的220V输入的5V直流电源,220V交流电通过变压器将220VAC转换为6VAC,然后通过整流桥整流,通过滤波电路进行滤波,滤波后的电压约为1.2倍的交流电压,即6VAC的1.2倍,约为7.2V,经过7805进行稳压,得到稳定的5V直流电源。

简单的5V直流电源。

直流桥在直流电中的应用。

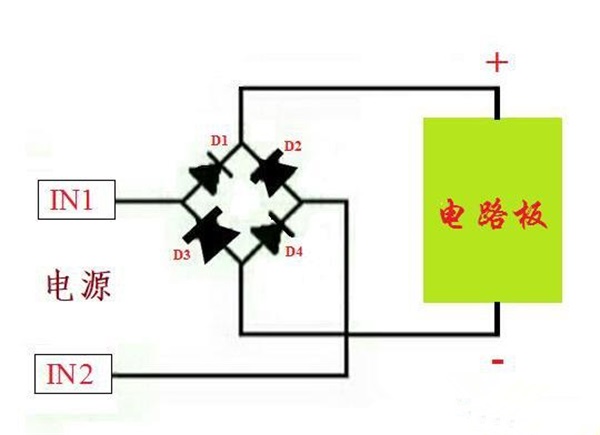

如下图所示,在直流电源输入端连接整流桥可以起到防反作用,无论电源输入端IN1、IN2正负端如何连接,电路板都可以正常工作。

分析：

IN1接入正极,IN2接入负极时,二极管D1和D4导通,D2和D3截止,电路板上端为正电源,下端为负电源

IN1接入负极,IN2接入正极时,二极管D2和D3导通,D1和D4截止,电路板依然上端为正电源,下端为负电源。
