整流桥堆是电源整流电路中非常重要的体育手机游戏之一,起到将交流电转化为直流电的作用。在实际运用中,一些客户缺乏相关的认知常识,不知道如何使用整流桥。本文将回答整流桥的实际应用电源整流电路是否改变电路的电压大小,整流桥后输出电压是多少v等问题。

一、原则上整流桥不改变电路中电压的大小。

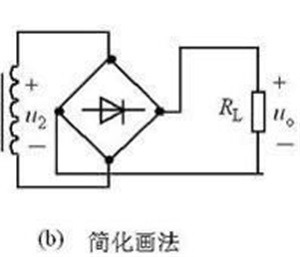

我们可以查询百度百科等公开资料,解释整流桥堆的设计原理:将具有单向导通特性的四个二极管芯片,用桥式回路连接的方式包装在一个壳体中,用四条引线引出与外部回路连接方便。轮流交替工作的两组二极管使负荷端通过了持续的电流。整流桥的使用比半波整流电路提高了一倍的工作效率,解决了整流电路需要前端变压器中心抽头的复杂操作。

根据整流桥的工作原理,通过整流桥只改变交流电的极性方向,可以知道电源负载端获得了持续的工作电流。理论上(不考虑压隆等微小的自我损失)不会改变电压的大小,输出电压的势能与输入电压的势能相同。

二、实际整流桥后端的输出电压是多少V呢？

1.整流桥后输出电压上升

整流桥前端输入的交流电用有效值表示,后端输出的直流电用平均值表示。220V是交流电的有效值,220V的交流电的峰值是311V。整流桥只能改变交流电的极性方向,不改变电流电压的大小,因此通过整流桥后输出电压为脉冲式直流电压,该电压不稳定,不能直接用于许多设备,因此现在大部分电路都加入了大容量过滤器、稳压管、恒压恒流或限流等功能电路。电容器在过滤光滑电压的同时充电,两端电压的上升重叠在电路中,在极限时达到交流电压的峰值311V。因此造成整流后输出电压升高的现象,实际测量电压一般高于前端交流电220V,低于其峰值311V。

2.整流桥后输出电压下降

纯阴回路时,不接入容量过滤器。整流桥后输出正弦脉冲直流电压直接应用于后端设备,其输出直流分量为前端交流电压减压桥堆积减压,我们公式220-(1.05+1.05)约为218V直流输出电压,电压稍有减少。
综上所述,通过整流桥输出的直流电压范围在218V-311V之间。在实际电路运用中,通过调整容量配置参数设定电压最低点的情况很多。

三、通过整流桥后,可以直接获得必要的工作电压吗？

整流桥堆的作用只能将大小变动和极性变化的交流电变化为大小变动极性不变的正弦脉冲直流电,没有升降压和电流大小变化的功能。一些客户理想地认为,通过整流桥直接输出所需的电压,如12V、19V、24V等效果是不现实的。为了实现升压降压的作用,需要使用变压器来实现,通过调整变压器的参数或使用功耗分压,才可以得到所有必要的电压参数。
