一、肖特基二极管原理

肖特基二极管是以贵金属(金、银、铝、铂等)a为正极，以n型半导体b为负极，利用两者接触面形成的势垒具有整流特性而制成的金属-半导体器件。

二、肖特基二极管包装

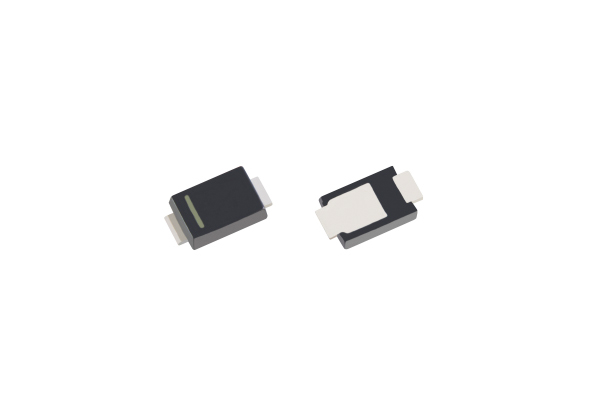

肖特基二极管分为两种包装形式:引线和表面安装(贴片)。肖特基二极管通常用作高频大电流整流二极管、续流二极管或保护二极管。

它有两种封装形式:单管装形式。肖特基对管有共阴(两管负极连接)、共阳(两管正极连接)和串联(一管正极连接另一管负极)三种引出方式。

肖特基二极管采用表面封装，包括单管、双管和三管，以及A~19种引出管脚的方式。

三、肖特基二极管的特点

1).由于肖特基势垒高度低于PN结势垒高度，其正向导通门限电压和正向压降均低于PN结二极管(约0.2V)。

2)。由于肖特基二极管是大多数载流子导电设备，所以没有少数载流子的使用寿命和反向恢复问题。肖特基二极管的反向恢复时间只是肖特基势垒电容器的充放电时间，不同于PN结二极管的反向恢复时间。由于肖特基二极管的反向恢复电荷少，开关速度快，开关损耗小，特别适合高频应用。

但由于肖特基二极管的反向势垒较薄，且在其表面极易发生击穿，因此反向击穿电压较低。因为肖特基二极管比PN结二极管更容易受热击穿，所以反向漏电流大于PN结二极管。
